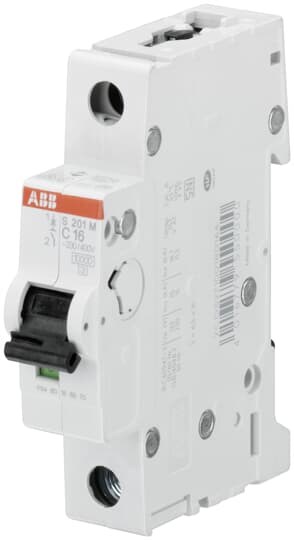

מפסק אוטומט זעיר מעגל מיניאטורי S201M-C2

מפסקי חצי אוטומט זעירים של System Pro M Compact S200M מגבילי זרם. יש להמפסקי חצי אוטומט זעירים שני מנגנוני טריפה שונים, מנגנון ההכשה התרמי המושהה להגנה מפני עומס יתר ומנגנון ההכשה האלקטרומכני להגנה מפני קצר חשמלי. המפסקי חצי אוטומט זעירים זמינים במאפיינים שונים (B,C,D,K,Z), תצורות (1P,1P+N,2P,3P,3P+N,4P), יכולות שבירה (עד 10 kA ב-230/400 V AC ), וזרמים מדורגים (עד 63A). כל ה-MCB של מגוון המוצרים S200M עומדים ב-IEC/EN 60898-1 ו-IEC/EN 609 47-2, מה שמאפשר שימוש עבור יישומים למגורים, מסחריים ותעשייתיים.

פירוט טכני

תקנים:
IEC/EN 60898-1
CSA 22.2 No. 235
IEC/EN 60947-2
UL 1077

מאפיין מעידה: C

מתח תפעולי מדורג:
acc. to IEC 60898-1 230 / 400 V AC
acc. to IEC 60947-2 230 V AC

מתח תפעולי:

Maximum (Incl. Tolerance) 253 V AC
Maximum (Incl. Tolerance) 72 V DC
Minimum 12 V AC
Minimum 12 V DC

מתח בידוד מדורג (Ui): acc. to IEC/EN 60664-1 440 V
מדורג מתח עמיד בדחף (Uimp):
4 kV
at 2000 m 5 kV
at Sea Level 6.2 kV

מתח בדיקה דיאלקטרי: 50/60 Hz, 1 min: 2 kV

סוג מתח כניסה: AC/DC
זרם מדורג (ב): 2 A

קיבולת קצרת מעגל מדורגת (ICN):
(AC) 10 kA
(230 / 400 V AC) 10 kA
