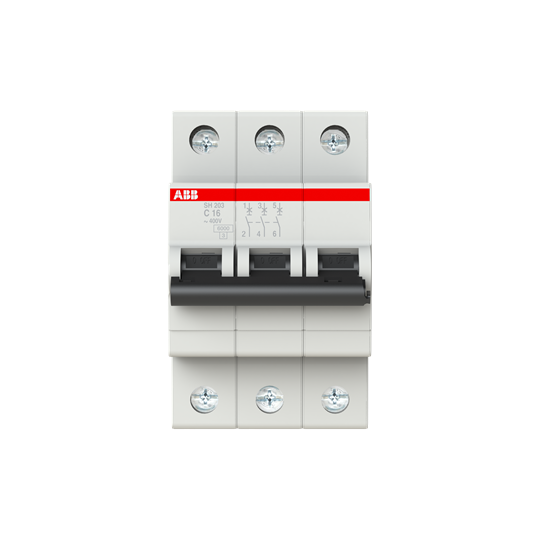

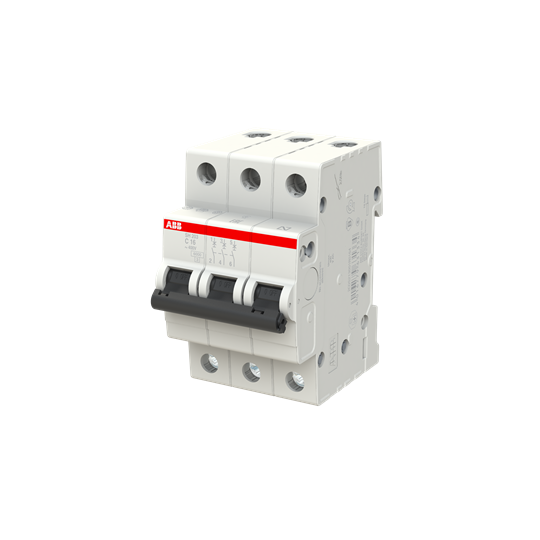

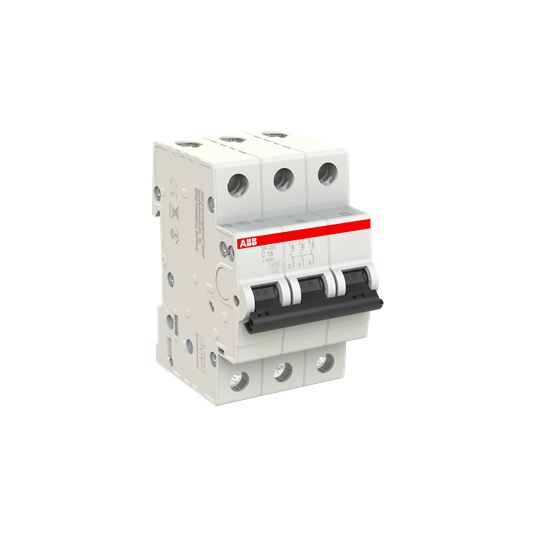

מפסק אוטומטי זעיר חצי אוטומט - SH203-C16 - 3P

מפסק אוטומטי זעיר תלת פאזי חצי אוטומט של Compact Home SH200 ABB מגבילים זרם. יש להם שני מנגנוני טריפה שונים, מנגנון ההכשה התרמי המושהה להגנה מפני עומס יתר ומנגנון ההכשה האלקטרומכני להגנה מפני קצר חשמלי.

פירוט טכני

תקנים: IEC/EN 60898-1

מאפיין מעידה: C

מתח מדורג (Ur): 400 V AC

מתח תפעולי מדורג: acc. to IEC 60898-1 230 / 400 V AC

מתח תפעולי:

Maximum (Incl. Tolerance) 440 V AC

Minimum 12 V AC

מתח בידוד מדורג (Ui):  acc. to IEC/EN 60664-1 440 V
מדורג מתח עמיד בדחף (Uimp):
4 kV
at 2000 m 5 kV
at Sea Level 6.2 Kv

מתח בדיקה דיאלקטרי: 50/60 Hz, 1 min: 2 kV

סוג מתח כניסה: AC
זרם מדורג (ב): A 16

קיבולת קצרת מעגל מדורגת (ICN):
(AC) 6 kA
(400 V AC) 6 kA

זרם קצר חשמלי מותנה מדורג (Inc):
(230 V) 6 kA
(400 V) 6 kA

תדירות מדורג (ו): 50 / 60 Hz
אובדן חשמל:  W 7.5

בתנאי הפעלה מדורגים לקוטב 2.5W

חיבור אספקת חשמל: שרירותי

ציון עמדת איש קשר: ON / OFF

שיעור הגבלת אנרגיה: 3

סיבולת חשמלית: 20000 AC cycle
